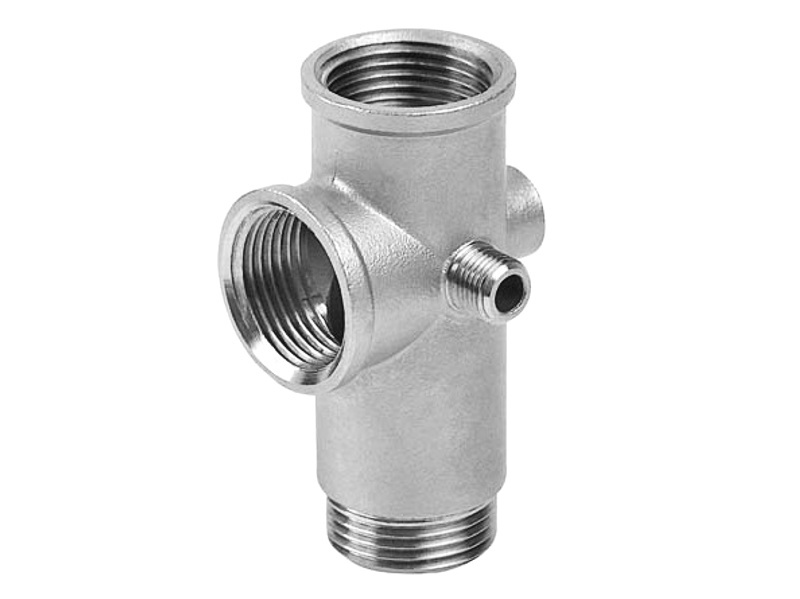

5 WAYS CONNECTOR AISI 316

Konstrukce z nerezové oceli CF8M AISI 316.
Závitové konce pro plyn (BSP) vnější a vnitřní
podle ISO 228/1, DIN 259, BS 2779.
Závity 1/4" odpovídají normě ISO
7/1, DIN 299, BS 21.
Maximální pracovní tlak 10 bar (PN 10).
Pracovní teplota od -20 °C do 180 °C.
Pro připojení k čerpadlu, manometru,
tlakovému spínači a hydrosféře.

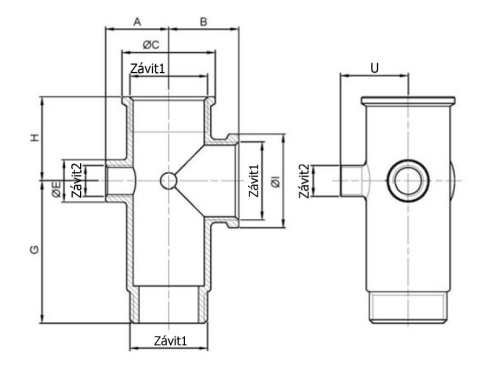

Rozměry:

A = 30mm

B = 27mm

C = 40mm

D = 1"G

E = 18mm

F = 1/4"G

G = 61mm

H = 36mm

I = 38mm

J = 1"G

K = 1"G

L = 1/4"G

M = 29mm
