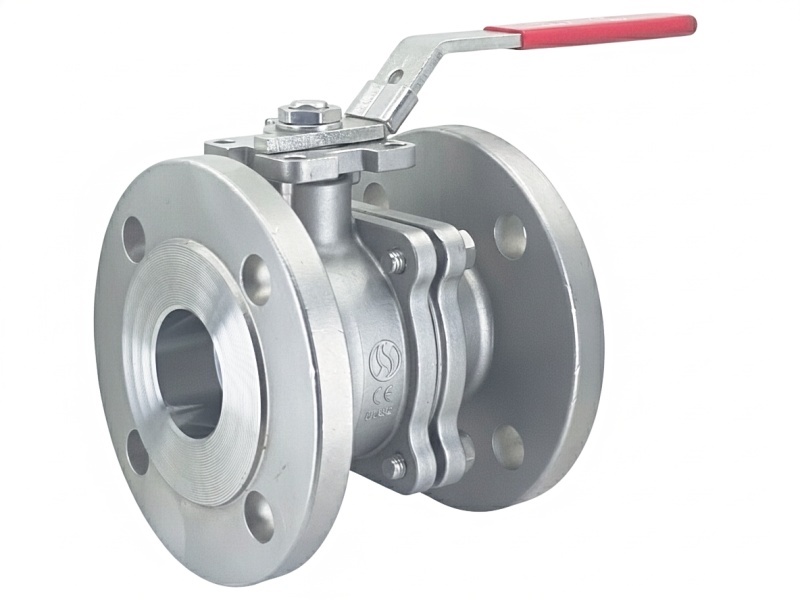

Kohout kulový, 2 dílný, typ 765, PN16, CF8M: DN 80

Dvoudílný kulový kohout z nerezové oceli ASTM A351 CF8M. Tento typ ventilu je navržen pro plný průtok. Je určen pro průmyslové aplikace, jako jsou chemický a petrochemický průmysl, hydraulické instalace, vytápění a rozvod vody a stlačeného vzduchu.

Provozní Parametry
Velikost (DN): DN 15 až DN 150
Připojení: Přírubové (Flanged) s třídou tlaku PN16/40 RF (Raised Face)
Teplotní rozsah (Ts): −10°C až +180°C

Sedla z PTFE plněného 15% sklem jsou dimenzována pro teploty do +180°C
Maximální tlak (Ps):40 barů pro DN 15 až DN 50. 16 barů pro velikosti nad DN 50

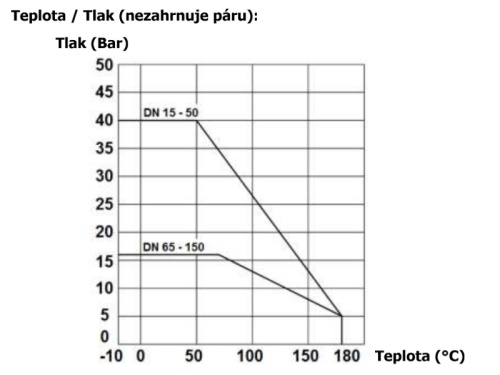

Přesné limity tlaku a teploty jsou uvedeny v grafu Tlak/Teplota (mimo páry)

Klíčové Konstrukční Prvky
Materiál těla a konce: Nerezová ocel ASTM A351 CF8M
Materiál koule a dříku: Nerezová ocel AISI 316
Sedla (Seats): PTFE plněné 15% skleněnými vlákny
Dřík (Stem): Je vybaven funkcí Anti blow-out (proti vyfouknutí)
Antistatické zařízení: Dvojité (Double antistatic device)

Montáž aktuátoru: Ventil má montážní podložku ISO 5211, umožňující instalaci aktuátoru. U velikostí DN15-50 má rukojeť také blokovací zařízení.
Opravitelnost: Ventil je opravitelný, k dispozici jsou sady těsnění zahrnující sedla, těsnění těla, podložky dříku, O-kroužky a ucpávku.

Normy a Certifikace
Certifikace výrobce: ISO 9001:2015
Směrnice PED 2014/68/EU:
DN 15-25: Článek 4, §3 (SEP), bez označení CE
DN 32-150: Kategorie rizika II, s označením CE 0035
Certifikát materiálu 3.1 je k dispozici na vyžádání
Konstrukce: Dle EN 12516-1
Zkoušky: Dle API 598, tabulka 6

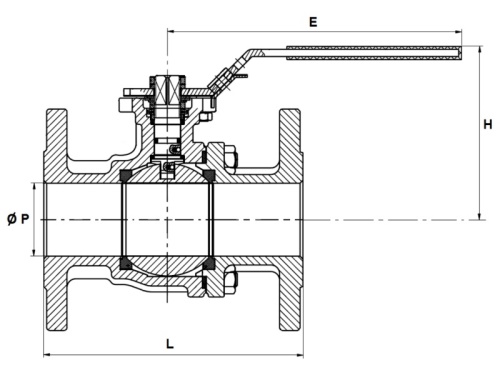

Délka (Face to Face): Dle EN 558 řada 27 (DIN 3202-1 F4/F5)
