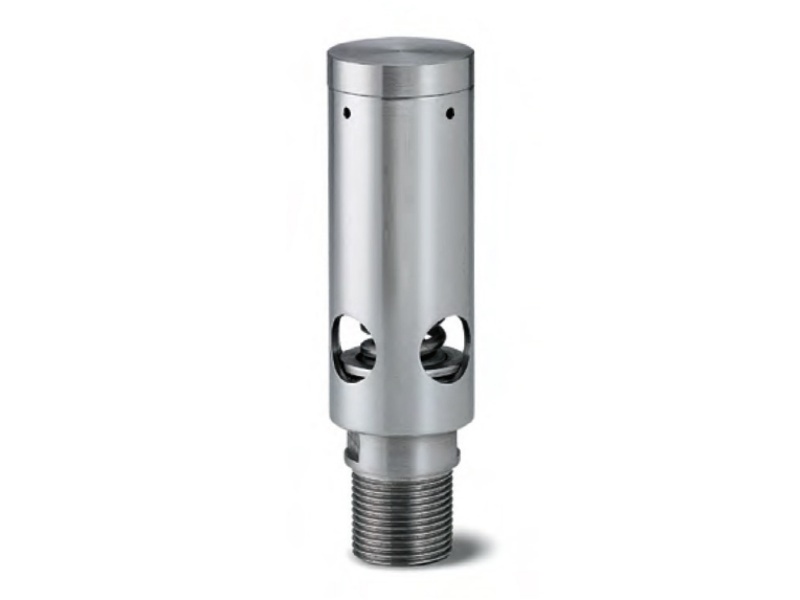

Ventil pojistný, EPDM, 11,1÷15 bar, 1.4404: 1"
Ventil pojistný, EPDM, 11,1÷15 bar, 1.4404: 1"
Katalogové číslo: 59839-EPDM-4,5/28/90
Dostupnost:
Do 10 dnů

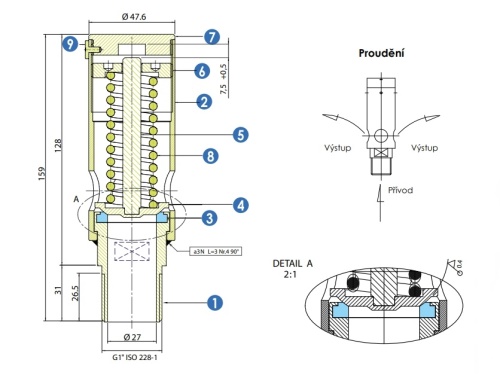

| No | Název |
|---|---|
| 1 | Základna ventilu - závit BSP G 1" |
| 2 | Tělo ventilu |
| 3 | Těsnění |
| 4 | Uzavírací píst |
| 5 | Táhlo pístu |
| 6 | Podložka pružiny |
| 7 | Víko ventilu |
| 8 | Pružina |
| 9 | Těsnění |
| Parametr | Hodnota |
|---|---|
| Tlakové zařízení v souladu se směrnicí | PED 2014/68/EU |
| Konstrukční norma | EN - ISO 4126-1 |
| Kategorie a klasifikace | IV |
| Konstrukční modul | H1 |
| Schválení oznámeným subjektem | TÜV Rheinland |
| Jmenovitý průměr (DN) | 1" |
| Konstrukční tlak (PS) | 40 barg |
| Vnitřní průměr | 27 mm |
| Plocha | 5,73 cm² |
| Rozsah nastavení (kalibrace) | 4,5 – 15,0 barg |
| Teplota | -20 / +250 °C |
| Média (tekutiny) | Plyny sk. 1 a 2 s výjimkou výbušných plynů |
| Značení | CE 0035 |
| Vnější závit | G 1" ISO 228 |
| Výtokový součinitel | k = 0,680 |
| Uzavírací diference | ≤ 20 % |
| Tolerance nastavení | ± 3 % z nastavené hodnoty |
