Skříňka koncových spínačů, SPDT, IP65

Technický popis: Skříňka koncových spínačů, SPDT, IP65 (SBT-012H0-2H)
slouží k dálkové indikaci polohy průmyslových armatur, nejčastěji pneumatických pohonů.

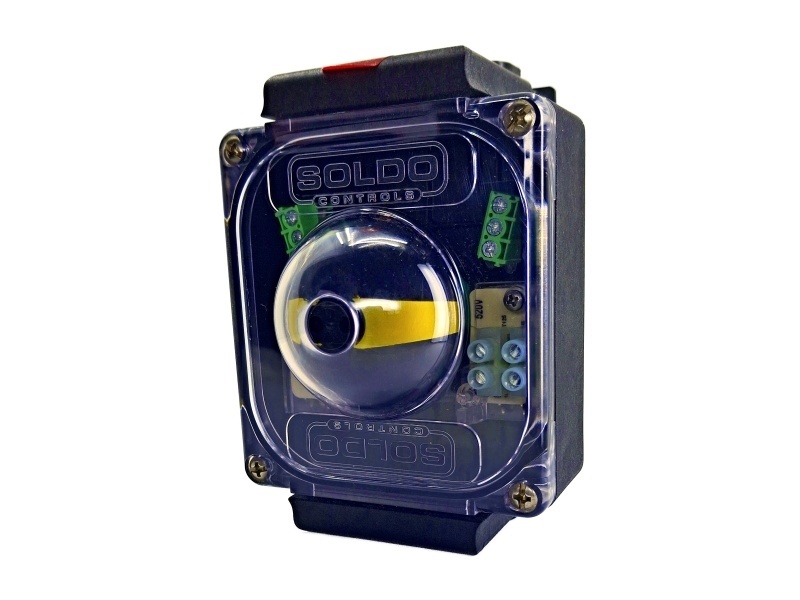

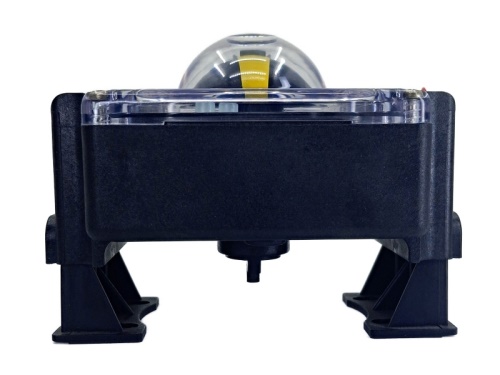

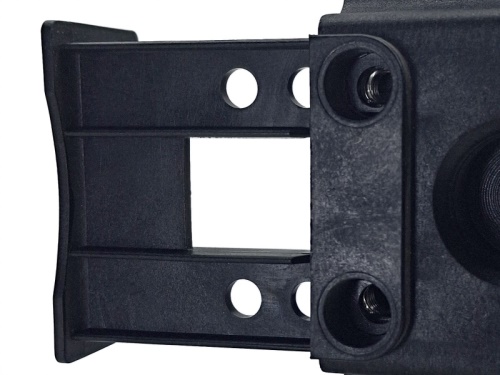

Díky průhlednému krytu s výrazným žlutým indikátorem je poloha ventilu viditelná i vizuálně přímo na místě.

Základní parametry:
Model: SBT-012H0-2H (Série ARP).
Typ spínače: Elektromechanický SPDT (Single Pole Double Throw).
Krytí: IP65 (prachotěsné a odolné proti stříkající vodě).
Teplotní rozsah: -20 °C až +80 °C.
Kabelový vstup: M20x1,5.
Elektrické parametry:
Max. 5A @ 250V AC
Max. 5A @ 110V AC
Max. 3A @ 24V DC
Minimální proud: 50 mA (odporová zátěž).

Zapojení a ovládání
Krabička obsahuje dva samostatné spínače – jeden pro polohu "OPEN" (Top) a druhý pro "CLOSED" (Bottom).
Pro připojení slouží svorkovnice s očíslovanými piny:
Spodní spínač (Bottom): Svorky 1, 2, 3.
Horní spínač (Top): Svorky 4, 5, 6.

K dispozici jsou také volné svorky pro připojení napájení solenoidového ventilu.

SBT-012H0-2H
